Qu'est-ce que la manille

Une manille est un dispositif en forme de U qui relie des élingues, une chaîne ou une corde à un objet ou entre elles. Il est utilisé pour diverses applications de gréage et d’arrimage de charges, telles que le levage, le remorquage ou le levage. Une manille possède une goupille amovible qui traverse les deux oreilles du corps en forme de U. Il existe différents types de manilles, telles que l'ancre, la chaîne, la goupille à vis et le boulon, en fonction de la forme du corps, du type de goupille et du matériau de la manille.

Avantages de la manille

Sécurité

Les manilles sont conçues pour tenir fermement et en toute sécurité sans glisser ni se desserrer. Cela les rend idéaux pour une utilisation dans des situations où la sécurité est une priorité absolue, comme le levage d'objets lourds ou l'arrimage de charges sur des camions.

Facilité d'utilisation

Les manilles sont faciles à utiliser et nécessitent un minimum de temps et d'efforts pour être sécurisées et libérées. Ceci est particulièrement utile dans les situations où le temps presse.

Polyvalence

Les manilles sont disponibles dans une variété de tailles et de formes, ce qui les rend adaptées à un large éventail d'applications. Qu’il s’agisse du secteur maritime et industriel, de l’agriculture ou de la construction, les manilles peuvent être utilisées dans de nombreux contextes différents et avec différents types d’équipements.

Durabilité

Les manilles sont généralement fabriquées à partir de matériaux de haute qualité tels que l'acier inoxydable, résistant à la corrosion et à d'autres facteurs environnementaux. Cela augmente la longévité de la manille et réduit le risque de casse ou de défaillance.

Accueil 12 La dernière page 1/2

Pourquoi nous choisir

Un service de guichet unique

Nous nous engageons à vous fournir la réponse la plus rapide, le meilleur prix, la meilleure qualité et le service après-vente le plus complet.

Technologie de pointe

Nous utilisons les dernières technologies et outils pour fournir des services de haute qualité. Notre équipe connaît bien les dernières tendances et avancées technologiques et les utilise pour fournir les meilleurs résultats.

Des prix compétitifs

Nous proposons des prix compétitifs pour nos services sans compromettre la qualité. Nos prix sont transparents et nous ne croyons pas aux frais ou frais cachés.

Satisfaction du client

Nous nous engageons à fournir des services de haute qualité qui dépassent les attentes de nos clients. Nous nous efforçons de garantir que nos clients sont satisfaits de nos services et travaillons en étroite collaboration avec eux pour garantir que leurs besoins soient satisfaits.

Assurance qualité

Nous avons mis en place un processus d'assurance qualité rigoureux pour garantir que tous nos services répondent aux normes de qualité les plus élevées. Notre équipe d’analystes qualité vérifie minutieusement chaque projet avant qu’il ne soit livré au client.

Expertise et expérience

Notre équipe d'experts possède des années d'expérience dans la fourniture de services de haute qualité à nos clients. Nous embauchons uniquement les meilleurs professionnels qui ont fait leurs preuves en matière de résultats exceptionnels.

Matériau de la manille

Manilles en acier au carbone
Facteur de conception de 6:1. Plus ductile que l'alliage. Disponible en goupille ronde, goupille à vis, type boulon.

Manilles en acier allié
Facteur de conception de 5:1. Plus résistant que l'acier au carbone. Peut atteindre une CMU équivalente à celle des manilles en carbone dans une conception de produit plus petite. Disponible en goupille ronde, goupille à vis, type boulon.

Manilles galvanisées
Le processus de galvanisation ajoute une fine couche d'oxyde de zinc pour protéger contre la rouille et la corrosion. Les manilles galvanisées peuvent être utilisées dans des applications industrielles où l'humidité n'est pas une préoccupation majeure, mais où les manilles doivent néanmoins être protégées contre les éléments susceptibles de provoquer une corrosion accélérée ou une détérioration du produit.

Manilles en acier inoxydable
Les manilles en acier inoxydable offrent la plus grande résistance à la corrosion et sont idéales pour les applications marines. Différentes qualités d'acier inoxydable peuvent être utilisées pour protéger la manille contre l'eau salée ou les environnements chimiques. Les manilles en acier inoxydable sont généralement plus chères que les manilles galvanisées.

Choisir la bonne manille

Lors du choix d’une manille, il est essentiel de prendre en compte les facteurs suivants :

Capacité de chargement

La manille doit pouvoir supporter le poids de la charge.

Type de charge

La manille doit être compatible avec le type de charge. Par exemple, une manille de chaîne ne doit pas être utilisée pour remorquer un véhicule.

Environnement

La manille doit résister à l’environnement dans lequel elle sera utilisée. Par exemple, une manille utilisée en milieu marin doit être en acier inoxydable.

Prix

Les entraves peuvent aller de quelques dollars à des centaines de dollars. Il est essentiel de choisir une manille adaptée à votre budget.

Sécurité, inspection et entretien pour l'utilisation des manilles

Étant donné que les manilles sont si souvent utilisées pour des applications de levage et de gréage critiques et intensives, il est extrêmement important de vous assurer de suivre certains contrôles de sécurité et règles d'entretien de base afin de garantir des niveaux de performance plus constants dans le temps.

Les manilles doivent être inspectées régulièrement pour déceler tout signe d’usure générale et de fatigue. Des points potentiels de dommage ou de défaillance pour tous les types de manilles peuvent survenir dans le corps, la goupille ou dans les œillets ou les trous de goupille, et il est important de surveiller ces zones de manière particulièrement étroite pendant toute la durée de vie de toutes les manilles.

En particulier, inspectez soigneusement les manilles pour déceler tout signe de flexion, de déformation ou d'étirement, ce qui pourrait indiquer que la manille ne supporte pas suffisamment bien les forces de charge exercées sur elle. Les manilles pliées ont tendance à être le signe de forces de charge latérales excessives, qui peuvent finalement conduire à une défaillance catastrophique (en particulier les manilles en D), tandis que les goupilles déformées ou fracturées doivent être remplacées immédiatement.

Même si une goupille reste entièrement intacte, elle peut ne pas s'insérer correctement dans la manille si elle est même légèrement déformée par rapport à sa forme d'origine, ce qui augmente considérablement le risque de desserrage sous charge. Les goupilles de manille ne doivent jamais être forcées ou martelées si elles hésitent à s'asseoir correctement, et ne doivent jamais être remplacées par un élément de quincaillerie de remplacement qui n'a pas été conçu explicitement à cet effet et pour ce type de manille.

Les similitudes entre les attaches à manille et à chape

Les manilles et les chapes sont des dispositifs de couplage mécanique en forme de U qui sont généralement fermés par un type de fixation, qu'il s'agisse d'un boulon ou d'une goupille filetée. Dans la plupart des cas, ces pièces en forme de U sont utilisées pour faciliter la fixation d'une chaîne, d'une corde ou d'un câble métallique à des fins de gréage, de levage ou de remorquage.

Les manilles et les chapes sont conçues avec différents niveaux de limite de charge d'utilisation (CMU), avec différents types d'axes et dans différents styles, et contrairement à la croyance populaire, leur taille est spécifiée par le diamètre du corps de la manille ou de la chape, et non par le diamètre du boulon fileté ou d'une attache à chape.

Leur principale différence réside principalement dans leur limite de charge de travail et dans certaines nuances de leur conception, qui dictent également leur application globale. Vous trouverez ces différences ci-dessous.

La différence entre la manille et une attache à chape

La principale différence réside dans la limite de charge de travail et leurs applications ; les chapes sont principalement utilisées dans les applications de remorquage agricole, les manilles étant généralement utilisées dans la construction, le levage et le gréement.

Les chapes sont le plus souvent construites pour permettre une quantité raisonnable de mouvement vertical et une quantité appréciable de mouvement horizontal ou latéral, principalement associées aux applications de remorquage dans l'agriculture et le gréement des voiliers.

De plus, ces types de fixations sont généralement fermés avec un axe de chape non fileté pour faciliter le dételage du matériel agricole dans les applications de remorquage. Cependant, il convient de noter qu'ils peuvent être utilisés conjointement avec une goupille fendue qui empêcherait le retrait accidentel de l'axe de chape en raison des vibrations.

D'un autre côté, les manilles sont principalement utilisées pour le gréement et le levage, car elles sont fabriquées dans des matériaux plus résistants, tels que l'alliage ou l'acier inoxydable. De plus, ils sont généralement fixés via une goupille filetée ou un boulon fileté, ce qui les rend adaptés au levage aérien. Il existe deux types de manilles différents :
Manilles d'ancrage —Également connues sous le nom de manilles lyres, elles sont dotées d'une boucle en forme de O de taille généreuse, mieux adaptée à la connexion multipoint.
Manilles de chaîne —Plus communément appelées manilles en D, elles ont la forme d'un maillon de chaîne et sont donc plus étroites que les manilles d'ancrage classiques. Leur conception réduit le mouvement de la ligne de gréement, car ils sont conçus principalement pour supporter la charge en ligne.

Que signifient les chaînes lorsque l'on jette l'ancre

Lors du largage d'une ancre, l'utilisation de « manilles » fait référence à la longueur de la chaîne d'ancre qui est lâchée. Chaque manille de chaîne mesure généralement environ 27,5 mètres (90 pieds) de long. Ainsi, lorsqu'un marin dit avoir lâché « trois manilles » de chaîne, cela signifie qu'il a lâché environ 82,5 mètres (270 pieds) de chaîne. Cela permet de garantir que l'ancre est solidement fixée et que le bateau ou le navire reste en place.

Différents types de manilles et leurs utilisations

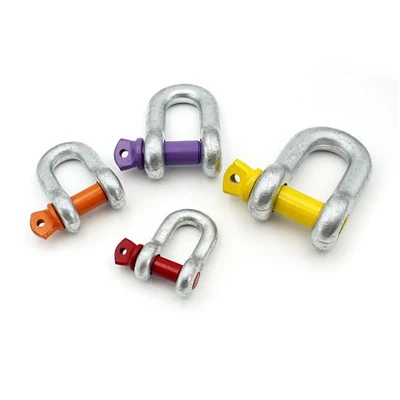

US Type Forged Screw Pin Chain or Dee Shackle G210

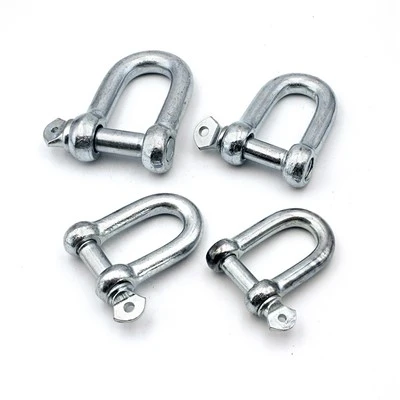

Manilles en D

Les manilles en D ou chaînes, également écrites sous le nom de « manilles en Dee », sont, comme leur nom l'indique, composées d'un corps en forme de D qui est plus étroit que la forme en « O » largement évasée que l'on voit dans la plupart des manilles d'ancrage ou d'arc. Au lieu de cela, les manilles en D ont davantage la forme d’une boucle ou d’un maillon de chaîne standard.
Elles font partie des types de manilles les plus courants que l'on trouve dans une vaste gamme de scénarios quotidiens, et la majorité des autres types de manilles sont essentiellement des variantes de la version de base en forme de D. Les manilles en D sont généralement fermées avec une goupille filetée ou une goupille de type chape, et elles sont généralement considérées comme un choix approprié pour les charges modérées à lourdes levées en ligne.
Pour les charges dites latérales, dans lesquelles le levage n'est pas nécessairement complètement vertical, les manilles en D ne sont pas recommandées car elles peuvent commencer à se tordre ou à se plier si une force suffisante est appliquée. Dans la plupart des applications de levage à chargement latéral, une ancre ou une manille de type lyre est la configuration préférée (voir manilles lyre ci-dessous).
Parmi les nombreux types de manilles en D disponibles aujourd'hui auprès des fournisseurs et des fabricants, certains des matériaux les plus courants que vous verrez répertoriés dans les catalogues de produits comprennent les manilles en D en acier inoxydable, les manilles en D en acier zingué ou galvanisé et diverses formes. de manilles en D en acier allié.

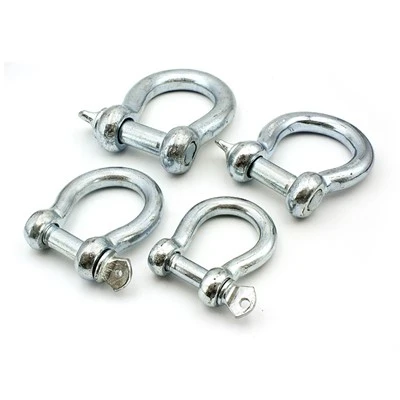

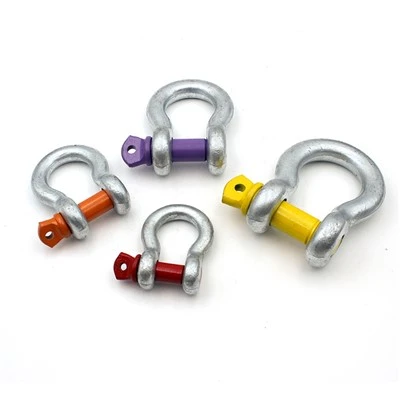

Manilles lyres

Les manilles lyres, également connues sous le nom de manilles d'ancrage, sont une variante plus évasée ou en forme de O du format de manille en D. L'un des principaux avantages des manilles lyres est qu'elles sont bien mieux équipées pour manipuler plusieurs charges provenant de différentes directions sans que cela ne devienne une situation de charge latérale importante, car la forme arrondie du corps les rend capables de supporter des charges utiles plus lourdes à différents points autour. leur circonférence.
Les manilles à arc ou à ancre peuvent également accueillir des sangles de levage beaucoup plus larges que les variantes de manilles en D plus étroites (pour tous les travaux de levage et de gréage, la manille choisie doit pouvoir accueillir la sangle ou l'élingue sans nécessiter un pincement excessif du tissu). Le compromis de ces avantages est une tolérance de poids globale inférieure à celle d'une manille en D de calibre équivalent, à condition que le levage soit effectué strictement en ligne pour cette dernière.

Tailles des manilles expliquées

Vous verrez fréquemment une large gamme de manilles en D ou de manilles lyres petites, moyennes et grandes répertoriées à la vente par taille, et souvent les informations sur le produit peuvent également inclure la taille des broches. Cependant, sachez que les mesures clés indiquées dans les spécifications des manilles en D seront le diamètre du matériau utilisé dans la section du corps - les mesures des broches seront généralement plus longues que cela.

Il est important de garder à l'esprit le dimensionnement approprié (c'est-à-dire l'épaisseur du matériau) lors de la planification et de l'achat d'une manille, car il s'agit de la spécification clé qui dictera l'adéquation d'une manille donnée à une utilisation sous certaines charges.

La première étape pour juger de l'adéquation d'une manille à la manipulation d'une certaine charge utile doit toujours être les directives du fabricant concernant la charge de travail sûre (SWL). Les ventes doivent être accompagnées d'informations claires à cet égard, et la tolérance nominale d'un produit sera souvent visiblement imprimée sur la manille elle-même.

D'autres informations de mesure, telles que la longueur de l'axe ou la distance entre les œillets du corps de la manille lorsqu'elle est neuve, méritent d'être accessibles tout au long de la durée de vie de la manille, car elles peuvent aider à diagnostiquer et à identifier les déformations ou les flexions au fil du temps. Une manille dont la distance œil à œil dépasse celle indiquée dans les spécifications du fabricant ne doit pas être utilisée.

Tailles des manilles expliquées

Les parties d'une manille

Avant de commencer, identifions les différentes parties d'une manille. Ainsi, lorsque nous utilisons des termes comme « arc », « oreilles », « épingle » ou « épaule », vous savez à quoi nous faisons référence :

Arc -La partie incurvée du corps de la manille opposée à la goupille, souvent appelée bélière, corps, dé ou bol.

Oreilles -Partie du corps de la manille qui supporte l'axe de la manille.

Épingle -Un boulon en acier conçu pour enjamber les deux oreilles de la manille.

Épaule -Partie de la tige qui entre en contact avec l'oreille lorsque la tige est entièrement filetée ou engagée.

Assurez-vous toujours que la manille que vous sélectionnez atteint ou dépasse la limite de charge de travail pour la tâche à accomplir et est comparable à la limite de charge de travail (WLL) des élingues et autres matériels de gréage utilisés.

Notre usine

Qingdao Jiechao Machinery Co., Ltd. est un fabricant et exportateur professionnel de matériel de gréage à Qingdao, en Chine. Disposant d'une force technique de première classe, d'un équipement de production avancé et d'un processus de contrôle qualité parfait, nous pouvons entreprendre la recherche et le développement de divers types de matériel de gréage. Nos principaux produits sont des serre-câbles, des manilles, des tendeurs, des crochets de chargement, des classeurs de charge, des cosses, des chaînes, des boulons à œil, des articles G80 et d'autres pièces de rechange automobiles. Avec une connaissance complète des éléments matériels, nous avons une bonne capacité à concevoir des échantillons et à produire de nouveaux articles selon les exigences du client. Nos produits sont exportés vers plus de 20 pays et régions, dont l'Europe, les États-Unis et l'Asie. Grâce à nos produits de haute qualité, à nos prix raisonnables et à notre excellent service, nous gagnons une bonne réputation et la confiance de nos clients. Bienvenue à visiter notre entreprise et à nous contacter pour toute demande.

FAQ

Q : Quelle est la méthode appropriée pour attacher une manille ?

R : Lors de la fixation d'une manille, il est recommandé d'utiliser une clé à manille pour serrer solidement la goupille et éviter un serrage excessif, ce qui peut entraîner une déformation ou des dommages.

Q : De quels matériaux sont faites les manilles ?

R : Les manilles peuvent être fabriquées à partir de divers matériaux, tels que l'acier, l'acier inoxydable, l'aluminium, le bronze ou le fer galvanisé. Le choix du matériau dépend de l'utilisation prévue, des exigences de résistance, de la résistance à la corrosion et des facteurs environnementaux.

Q : Quels sont les types courants de manilles ?

R : Il existe différents types de manilles, telles que les manilles d'ancrage, les manilles lyres, les manilles à chaîne, les manilles à chape, les manilles en D, les manilles à vis et les manilles torsadées. Chaque type a une conception, une taille, une résistance et une application différentes.

Q : A quoi sert une manille ?

R : Le but d'une manille est de créer un point d'attache sécurisé, de joindre deux objets ou plus ensemble ou d'ancrer une charge à un point fixe. Les manilles sont couramment utilisées dans les activités de levage, de remorquage, de levage, de gréement et maritimes.

Q : Quelles précautions de sécurité doivent être prises lors de l’utilisation de manilles ?

R : Lorsque vous utilisez des manilles, il est important de suivre les consignes de sécurité telles que l'inspection des manilles pour déceler des fissures, de la rouille ou de l'usure, ne jamais dépasser la capacité de charge nominale, éviter les chocs ou les chargements latéraux et utiliser des techniques et des équipements de gréage appropriés.

Q : À quoi sert une clé de manille ?

R : Une clé de manille est un outil utilisé pour dévisser ou serrer l’axe d’une manille à vis. Il comporte généralement une boucle ou une poignée à une extrémité et une extrémité pointue ou un tourne-écrou à l'autre extrémité. Les clés de manille peuvent faciliter la fixation ou le desserrage d'une manille dans des endroits restreints ou difficiles d'accès.

Q : Quels sont les avantages de l’utilisation d’une manille à dégagement rapide ?

R : Une manille à dégagement rapide permet une fixation et un détachement plus rapides et plus faciles d'une charge, sans avoir besoin d'outils ni de dévissage manuel de la goupille. Cela peut permettre d'économiser du temps et des efforts dans les situations où des changements fréquents sont nécessaires.

Q : Quelle est la différence entre une manille lyre et une manille droite ?

R : Une manille lyre a un corps en forme d'arc plus large qui permet un dégagement plus grand et un point de connexion plus large. Il est souvent utilisé pour les élingues, les crochets ou les brides à plusieurs branches. Une manille Dee (ou D) a un corps en forme de U plus compact qui est moins susceptible de tourner ou de se retourner, ce qui la rend adaptée aux élingues à une seule jambe ou aux applications où l'espace est limité.

Q : Quelle est la limite de charge de travail d’une manille ?

R : La limite de charge de travail (WLL) d'une manille est le poids maximum qui peut être soulevé, tiré ou fixé en toute sécurité avec cette manille particulière. La CMU doit être marquée sur la manille et ne doit jamais être dépassée. Il est généralement calculé en fonction du diamètre, du matériau et de la conception de la manille.

Q : Comment stocker une manille lorsqu’elle n’est pas utilisée ?

R : Une manille doit être stockée dans un environnement propre, sec et sans corrosion lorsqu'elle n'est pas utilisée. Il est recommandé d'enduire la manille d'un inhibiteur de rouille ou d'un lubrifiant pour éviter que l'axe ne se grippe ou que le corps ne rouille.

Q : Qu'est-ce qu'une manille galvanisée ?

R : Une manille galvanisée est une manille qui a été recouverte d'une couche de zinc pour la protéger de la corrosion et de la rouille. Les manilles galvanisées sont couramment utilisées dans les environnements marins, industriels ou extérieurs où de l'eau salée, de l'humidité ou des produits chimiques sont présents.

Q : Comment mesurer la taille d’une manille ?

R : La taille d'une manille est mesurée par sa largeur et le diamètre de la goupille ou du boulon. Les mesures sont généralement en pouces ou en millimètres.

Q : Qu'est-ce qu'une manille à goupille de sécurité ?

R : Une manille à goupille de sécurité est une manille dotée d'une goupille de sécurité ou d'une goupille fendue à une extrémité de la goupille, ce qui empêche la goupille de sortir accidentellement du corps ou de se dévisser. Les manilles à goupille de sécurité sont couramment utilisées dans les applications de levage où une sécurité supplémentaire est nécessaire.

Q : Les manilles peuvent-elles être utilisées pour le levage aérien ?

R : Oui, les manilles peuvent être utilisées pour le levage aérien à condition qu'elles soient résistantes à la charge, correctement installées et utilisées avec des élingues, des crochets ou des chaînes compatibles. Cependant, il est recommandé d'utiliser d'autres types d'engins de levage, tels que des boulons à œil, des anneaux de levage pivotants ou des pinces de levage, dans les situations où un chargement latéral ou une rotation pourrait se produire.

Q : Quelle est la différence entre une manille standard et une manille haute capacité ?

R : Les manilles haute capacité sont conçues pour supporter des charges plus lourdes que les manilles standard et ont généralement une CMU et un facteur de sécurité plus élevés.

Q : Comment calcule-t-on la résistance d’une manille ?

R : La résistance d'une manille peut être calculée à l'aide d'une formule qui prend en compte la limite de charge de travail sûre, l'angle de la charge et le type de connexion utilisé.

Q : Les manilles peuvent-elles être utilisées pour soulever des charges verticalement ?

R : Oui, les manilles peuvent être utilisées pour soulever des charges verticalement, à condition qu'elles soient adaptées à la charge et répondent aux exigences de capacité de poids de la charge.

Q : Quelle est la différence entre une manille à goupille fixe et une manille à goupille à vis ?

R : Une manille à goupille fixe a une goupille qui est fixée de manière permanente sur un côté de la manille, tandis qu'une manille à goupille à vis a une goupille amovible qui peut être vissée et dévissée des deux côtés de la manille.

Q : Comment les manilles sont-elles inspectées pour déceler tout dommage ?

R : Les manilles doivent être inspectées visuellement pour déceler des fissures, des déformations ou de l'usure sur le corps, la goupille et les filetages. Leur fonctionnalité et leur capacité de charge doivent également être testées avant utilisation.

Q : Comment les manilles sont-elles nettoyées et entretenues ?

R : Les manilles doivent être nettoyées avec une brosse métallique pour éliminer toute saleté ou débris avant de les ranger. Ils doivent également être lubrifiés avec une huile ou une graisse appropriée pour éviter la rouille et la corrosion.
